氯化鉀銨蒸發結晶案例
來源：本站日期：2022-04-14 02:42:23 瀏覽：2310

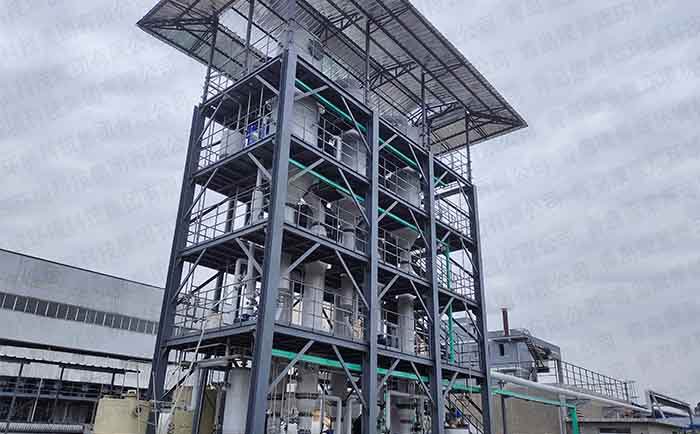

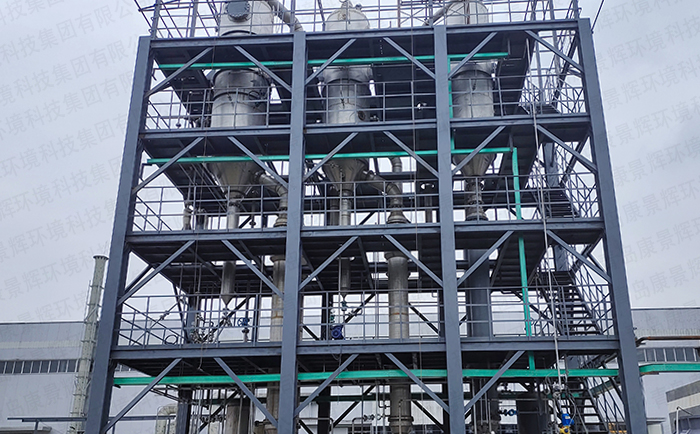

項目名稱：氯化鉀銨蒸發結晶案例
蒸發器類型：三效蒸發器
設備規格：蒸發量10t/h
氯化鉀銨蒸發結晶三效蒸發器項目概述：
業主化工企業無機復鹽廢水—氯化鉀銨進行蒸發結晶，得到氯化鉀銨產品，以實現氯化鉀銨產品的資源化利用。氯化鉀銨是重要的無機復合鹽，在農業、食品、醫藥等行業應用廣泛，隨著其需求量日益增大，氯化鉀銨大型化、連續化生產成為迫切需要。
氯化鉀銨蒸發結晶三效蒸發器工藝確定：
康景輝針對業主水質情況，考慮其處理量及蒸發量、物料的沸點升高、運行費用等，采用了三效順流蒸發結晶裝置，實現了大型化的生產。另外，減少了對環境的污染，做到了零排放。
氯化鉀銨蒸發結晶三效蒸發器工藝流程為：
業主企業廢水為無機復鹽，主要成分為氯化鉀和氯化銨。綜合其物性，蒸發過程中有部分晶體，選用抗鹽析，抗結垢，適用性能好的強制循環蒸發結晶器。氯化鉀銨溶液先經過強制循環蒸發器蒸發出部分晶體然后再去結晶器降溫結晶析出更多的晶體。
物料流程簡述
氯化鉀銨溶液由上料泵輸送至本工段，經過生蒸汽冷凝水預熱器提升溫度，進入一效蒸發結晶器，與殼程的蒸汽換熱，一效的濃縮液利用一效與二效的效間壓力差進入二效蒸發結晶器繼續蒸發濃縮，二效濃縮液利用二效與三效的效間壓力差進入三效蒸發結晶器繼續蒸發濃縮，析出大量氯化鉀和部分氯化銨晶體，固液混合物由三效出料泵輸送至旋液分離器增濃后，進入結晶器，進行降溫結晶，這時，大部分氯化銨晶體析出，最后通過離心機進行固液分離，得到氯化鉀銨晶體，母液進入母液池，由母液泵輸送回蒸發結晶器繼續蒸發。蒸發結晶器效內通過軸流泵輸送液體，迫使氯化鉀銨溶液以較高速度流過加熱室進入分離室，使流動的推動力與傳熱、汽化、氣液分離的功能分開，離開蒸發結晶器時達到了要求的濃度。
蒸汽及冷凝水流程簡述
熱源蒸汽與物料換熱冷凝后，進入預熱器預熱氯化鉀銨原料，最后回鍋爐再利用；一效蒸發結晶器的二次蒸汽進入二效蒸發結晶器換熱，冷凝液進入三效蒸發結晶器閃蒸；二效蒸發結晶器的二次蒸汽進入三效蒸發結晶器換熱，冷凝液進入冷凝水罐，三效蒸發結晶器的二次蒸汽進入間接冷凝器與冷媒換熱，冷凝液亦收集至冷凝水罐，最后所有二次蒸汽冷凝液由冷凝水泵輸送回前工藝再利用。
